4亿美元巨兽：芯片制造的划时代机器

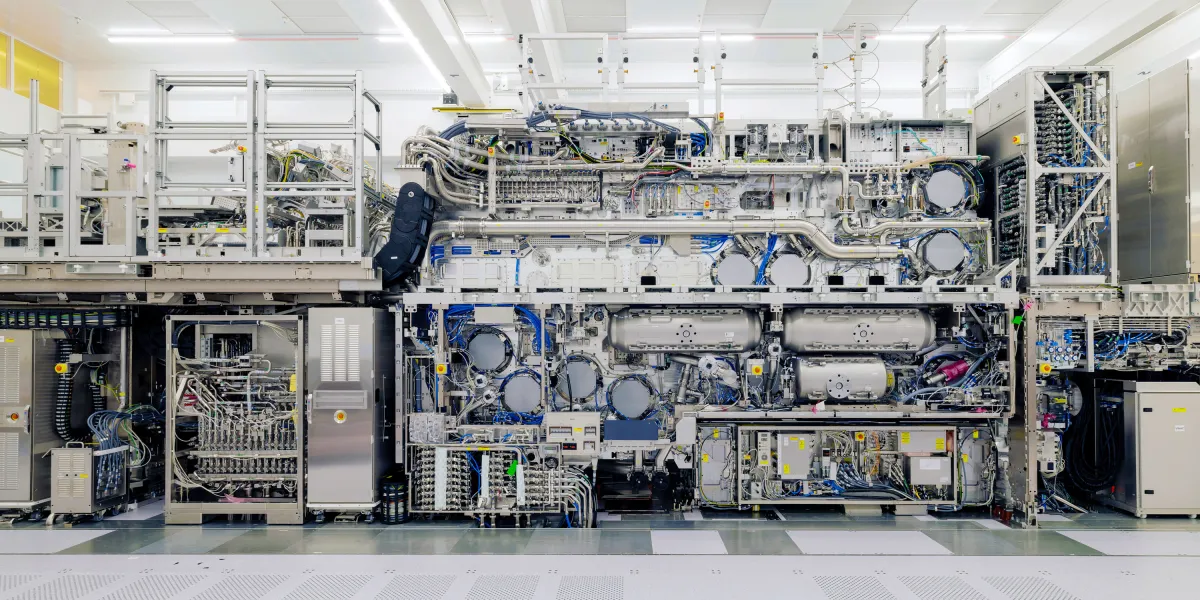

在荷兰费尔德霍芬的一个无尘车间里，ASML公司技术主管Jos Benschop顺着梯子缓缓爬上了一台庞然大物的顶端。这台机器如双层巴士般大小，重逾150吨，外壳由精密铣削的铝合金制成，上面盘绕着数千根蛇形管路、彩色线缆和加压罐。从地面仰望，它宛如一座银灰色的金属堡垒——而这正是全球芯片制造业最昂贵的单一设备：一台价值4亿美元的新一代高数值孔径极紫外光刻机（High-NA EUV）。

登上光刻巨兽

Benschop是ASML光刻系统研发的元老之一，他亲眼见证了光刻技术从深紫外到极紫外的飞跃。“我们花了二十年才把EUV从实验室变成生产线上的工具，而这一台将再次重塑摩尔定律的边界。”他边说边检查着机器顶部的光学模块。这台High-NA EUV光刻机采用0.55数值孔径的投影光学系统，相比当前主流的0.33 NA EUV，它能够将曝光分辨率提升至8纳米以下，从而支持3纳米乃至2纳米制程节点的量产。然而，实现这一突破的代价是体积、重量和成本的急剧膨胀——单台机器的研发投入超过40亿美元，售价高达4亿，且需要数十辆卡车运输。

4亿美元的价值

为什么一台机器能值4亿美元？答案在于它解决了芯片制造中最棘手的矛盾：在更小的面积上刻出更精细的电路。随着晶体管尺寸逼近物理极限，传统的深紫外光刻已难以满足5纳米以下的需求。EUV光刻技术通过波长仅13.5纳米的极紫外光，将电路图案投射到硅片上。但早期的EUV光刻机分辨率仅够支持7纳米制程，要进一步微缩，必须增大光学系统的数值孔径。High-NA EUV的光学模组由德国蔡司公司制造，包含数十片反射镜（因为极紫外光无法穿透透镜），每片镜子的表面粗糙度需控制在原子级别。整个系统需要在真空环境下运行，并配备超精密工件台，移动精度达皮米级。此外，机器内部还有强大的激光等离子体光源——每秒产生5万次极紫外光脉冲，功耗超过1兆瓦。这些技术极致的工程奇迹，构成了4亿美元的昂贵身价。

“High-NA EUV不仅是光刻机的进化，更是一场对物理定律的挑战。它使我们能够在指甲盖大小的芯片上集成超过1000亿个晶体管。”——ASML技术主管 Jos Benschop

技术突破与挑战

然而，高昂的造价并非唯一的门槛。High-NA EUV光刻机的运营成本同样惊人：每台机器每小时耗电量高达1.5兆瓦，需要专门的冷却系统，并配备持续供给的液态锡靶（用于生成极紫外光）。更关键的是，如此庞大的设备对厂房的承重、洁净度和物流都提出苛刻要求。台积电、三星和英特尔等芯片巨擘已纷纷订购首批High-NA EUV机台，计划在2025年底前导入试验线，但量产成熟预计要到2027年之后。Benschop指出，除了硬件升级，还需要配套的光刻胶、掩模版和计算光刻软件协同进化。“这就像把一辆F1赛车扔进城市街道：你不但要修好路，还要培训司机和改造信号灯。”他比喻道。

行业影响与未来展望

从更宏观的视角看，这台4亿美元的机器不仅是ASML的镇店之宝，更关乎整个半导体产业的命运。如果High-NA EUV能够按计划实现2纳米制程的量产，它将延续摩尔定律的寿命至少十年，支撑起AI芯片、量子计算处理器和自动驾驶SoC的算力需求。但每台4亿美元的售价意味着只有少数最富有的芯片制造商才能负担得起，进一步加剧了产业集中度。业界已经浮现担忧：当光刻机越来越昂贵、越庞大，全球芯片制造的格局是否会固化在“赢者通吃”的循环中？

编者按：这台4亿美元巨兽的到来，标志着人类在纳米尺度上的工程能力达到了新的巅峰。但它也提醒我们，技术奇迹的背面是高昂的成本和资源消耗。对于中国等半导体后发国家而言，High-NA EUV几乎成为无法逾越的壁垒——不仅因为政治禁令，更因为它需要数十年的光学积淀和精密制造生态才能支撑。也许，未来芯片制造业的竞争将从“谁买得到光刻机”转向“谁能在不使用最先进光刻机的情况下实现同等效能”。这或许才是这台机器真正让行业深思的地方。

本文编译自MIT Technology Review
